Содержание

советы + схемы — Рамблер/женский

Давайте попробуем перечислить основные электроприборы, которыми вы обычно пользуетесь в ванной? Стиральная машина, водонагреватель, полотенцесушитель, фен, электробритва, электрическая зубная щетка — это лишь среднестатистический набор.

Мир не стоит на месте, и появляется все больше удобной техники, которая прочно входит в нашу жизнь. Об этом важно подумать заранее и предусмотреть дополнительные розетки в санузле. Дизайнер Марина Подъячева рассказывает, как разместить их грамотно.

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с защитной крышкой, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный механизм — кабельный вывод.

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — IP44.

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетки и выключатели должны быть специальные — IP44.

Розетку для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

И наконец — основное! Розетки, выключатели и другое электрооборудование обязательно должны быть влагозащищенными. Конечно, не стоит забывать об эстетике. Сейчас производители пытаются улучшить дизайн розеток, чтобы вам не хотелось прятать их куда подальше. Например, в серии Valena Life и Allure можно подобрать влагозащищенные рамки под цвет и стиль своего интерьера.

Выключатель для ванной комнаты лучше располагать внутри помещения, чтобы, например, маленькие дети не играли со светом, пока вы там находитесь. Лучше, если он будет двухклавишный — отдельно для включения общего света и отдельно для вытяжки. Это удобно: если вы захотите в тишине полежать в ванной, шум вытяжки не будет мешать.

Еще один выключатель нужен для подсветки зеркала, его можно поместить в одну рамку с розетками. А электрический вывод сделать уже после покупки зеркала или зеркального шкафчика.

Располагать термостаты внутри ванных или душевых не рекомендуется. Причина — возможность попадания внутрь прибора влаги, брызг и даже струй воды. Его лучше установить при входе в помещение.

На какой высоте его устанавливать, зависит от пожеланий хозяев и частоты его использования. Чаще всего — это или 200 мм, или 900 мм от чистого пола. В некоторых случаях его устанавливают на уровне глаз.

Видео дня. Сколько на самом деле может жить человек

Читайте также

Расположение розеток в ванной

Ванная — помещение небольшое, но электроэнергии она потребляет не меньше других комнат. И это нужно учесть на этапе монтажа проводки. При размещении электроприборов, в том числе и розеток, в ванной, нужно учитывать множество факторов, а особенно повышенную влажность и возможный контакт с водой.


Розетки расположены по обе стороны от раковины. Благодаря этому провода не приходится протягивать над умывальником. Пользоваться электроприборами могут одновременно два человека

Обратите внимание: соседство электричества и воды связано с повышенными рисками, поэтому самостоятельно производить монтаж розеток не стоит. Лучше обратитесь к профессионалам. При этом вы можете принимать участие в выборе мест расположения розеток.

Расположение розеток в ванной

Чтобы правильно разместить розетки в ванной комнате, нужно ответить на несколько вопросов.

Какими электрическими приборами вы будете пользоваться в ванной?

С количеством розеток и их размещением довольно просто определиться, если точно знать, какие электроприборы будут использоваться в этом помещении. Стоит помнить, что прогресс не стоит на месте, поэтому нужно предусмотреть несколько запасных розеток на случай установки дополнительного оборудования.

Также нужно подумать, сколько приборов будут использоваться одновременно. Например, если у вас двое детей-подростков, есть вероятность, что им понадобятся два фена одновременно. Тогда количество розеток можно увеличить.

Куда должны доставать кабели питания электроприборов?

Согласитесь, невесело, когда розетки расположены так, что фен не достает до зеркала. Не делайте подобных ошибок, и заранее определитесь, в какой зоне будете пользоваться каждым из приборов. Также нужно избежать ситуаций, когда кабели будут проходить над ванной или раковиной.


Классический умывальник контрастирует с современными розетками

Будут ли использоваться приборы, которые требуют периодической зарядки?

Многие приборы работают на аккумуляторах, которые нужно периодически заряжать. К ним можно отнести зубные щётки, бритвы, депиляторы и прочие. Розетки для таких приборов лучше всего расположить внутри ящиков, так на виду не будет постоянно свисающих проводов.


Розетка расположена внутри шкафа

Каков ваш рост?

Строительные нормы жестко регламентируют расстояние от розеток до умывальников и ванны, а вот относительно высоты расположения розеток четких указаний не приводится.

Разместите розетки на такой высоте, чтобы для подключения приборов не пришлось нагибаться, или, и вовсе, ползать на коленях.

Пользуетесь ли вы в ванной телефонами и планшетами?

Прошли те времена, когда в ванную брали журнал или книгу, их заменили планшеты и смартфоны. Поэтому есть вероятность того, что вы захотите подзарядить их во время водных процедур. Учитывайте это при размещении розеток.


Розетка размещена под полочкой для журналов

Помните об эстетике

В ванной большое значение имеют даже самые мелкие детали.

Как мы уже писали в одной из наших статей, розетки вы можете спрятать, замаскировать, или оставить на виду. Можно использовать и все три подхода одновременно.

Срытые розетки

Проще всего скрыть розетки в ванной, разместив их внутри ящиков для бытовой химии или в аптечке.


Розетка внутри выдвижного ящика


Розетку можно скрыть, разместив ее под навесными ящиками


Несколько розеток встроены прямо в полку

Замаскированные розетки

Основное правило маскировки — подбирайте розетки в тон поверхностей.

Если стены ванной отделаны плиткой, старайтесь, чтобы грани розеток совпали с линиями расшивки.

Выбирайте розетки с низкопрофильными панелями, которые не слишком выделяются на фоне стены.


Розетка с хромированной панелью установлена на зеркале


Прямоугольная розетка расположена горизонтально, чтобы гармонично выглядеть на фоне прямоугольной плитки

Выделяющиеся розетки

Розетки не обязательно скрывать, они могут играть роль своеобразных акцентов, внося изюминку в интерьер ванной.


Ванная в винтажном стиле с современной розеткой контрастного цвета

Оригинал статьи на английском языке.

Влагозащищенные розетки для ванной комнаты и установка

Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

розетка для ванной комнаты

Розетки для ванной комнаты

Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

  • автоматическая стиральная машина;
  • ванная с элементами гидромассажа;
  • фен для сушки волос, электробритва;
  • возможно прибор для сушки рук после мытья;
  • электрическая вытяжка;
  • электрическая сушка для полотенец;
  • водонагреватель и диодная подсветка.

Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

Требования к монтажу розеток в ванной

розетка в ванной

Требования к установке розеток в ванной

Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

Рекомендуем к прочтению:

  • монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
  • розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
  • обязательно наличие системы заземления в розетках;
  • соединение розетки с основной проводкой должно быть хорошо заизолировано;
  • розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

Зоны для установки электрических розеток

влагозащищенные розетки для ванной

Схема расположения зон в ванной

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

  1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
  2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
  3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
  4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

Подготовка к установке розетки

установка розетки в ванной комнате

Готовим розетку к монтажу

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

  • для розеток выделяется отдельная группа с собственным кабелем;
  • перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
  • высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
  • обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
  • если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
  • если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

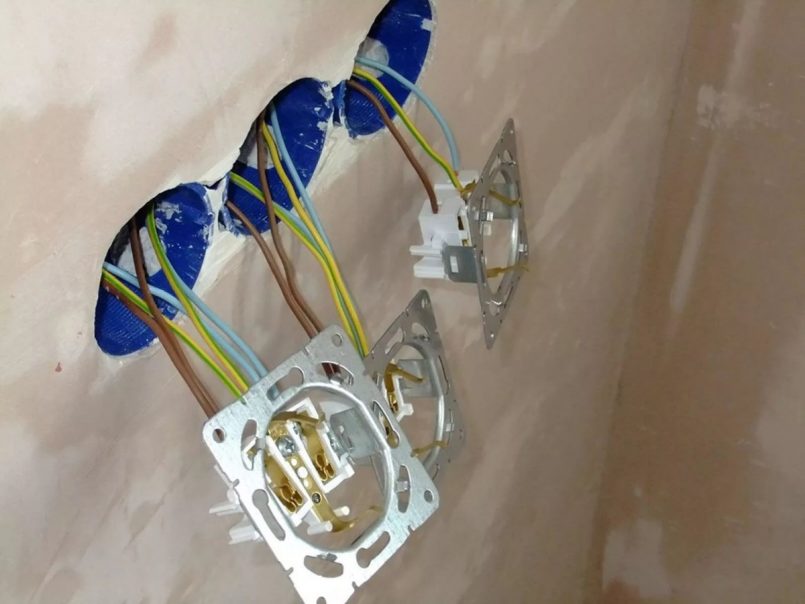

Процесс установки розетки

расположение розеток в ванной

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

Рекомендуем к прочтению:

  • отвертка крестового типа;
  • индикатор для проверки наличия напряжения;
  • круглогубцы для работы с оголёнными концами проводов;
  • инструмент для удаления изоляции с кабеля;
  • лазерный или водяной уровень;
  • дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

  • первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
  • следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
  • далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
  • после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

особенности выбора подрозетников, проводов и розеток (120 фото)

Ванная комната отличается некоторыми особенностями в плане электромонтажа. Прежде всего это обусловлено повышенной влажностью в данном помещении, что накладывает определенные ограничения на использование электрических приборов. Но, все же розетки в ванной комнате необходимы. К тому же, сегодня существуют специальные влагозащищенные розетки для ванной, которые минимизируют риски поражения электрическим током и замыкания.

Розетки в ванной используются для подключения стиральной машины, электробритвы, фена, системы гидромассажа, бойлера и прочих приборов.

Краткое содержимое статьи:

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Нормативы безопасности позволяют устанавливать и менее защищенные изделия. Но, при этом необходимо осуществлять монтаж внутри специального защитного кожуха.

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

  • питание линий производится через разделительный трансформатор
  • линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Розетки в ванной комнате: требования к установке

Еще несколько десятков лет назад штепсельные розетки в ванной комнате считались ненужным предметом роскоши. Жизнь никогда не стоит на месте и поэтому на сегодняшний день владельцы квартир все чаще сталкиваются с необходимостью установки розетки в ванной.

Размещение розеток в ванной комнате

В дальнейшем в розетку можно будет подключить:

  • стиральную машину;
  • фены;
  • электробритвы;
  • другие устройства.

Ранее розетки не устанавливали в ванной комнате, так как они не обладали защитой от влаги или брызг. Производители исправили свою ошибку и сейчас можно встретить устройства, которые обладают надежной защитой от влаги. Устанавливать розетки в ванную комнату действительно можно. Правила установки можно посмотреть в правилах ПУЭ и ГОСТ Р 50571.11-96. Как видите, устанавливать розетки в ванной комнате действительно возможно, но сразу может возникнуть несколько вопросов:

  1. Какие должны быть розетки?
  2. Какой тип проводки лучше выбрать?
  3. В каком месте расположить розетки в ванной?
  4. Какой прибор выбрать для защиты линии?

Это основные вопросы, которые возникают практически у каждого человека. Здесь мы постарались разобраться с каждым вопросом более детально.

Какие должны быть розетки

Ставить любую розетку в ванную комнату не рекомендуется, так как при этом может возникнуть ряд проблем. Для ванной комнаты следует выбирать только влагозащищенные розетки. Обычно такие изделия имеют специальную крышку, которая защищает от прямого попадания брызг. Для наружных розеток кабельный ввод в обязательном порядке должен быть прорезиненным.

Розетка с защитой от влаги

Чтобы избежать путаницы, вам потребуется просто подобрать изделия, которые обладают защитой IP44. Если вы решили подключить стиральную машину, тогда в этом случае лучше всего перестраховаться и установить УЗО.

Какой тип проводки выбрать

На данный момент существует мнение о том, что устанавливать открытую проводку в ванную комнату запрещено. На самом деле все не так. Открытая проводка, конечно, допускается, но, если есть возможность выбрать скрытый вариант, тогда предпочтение нужно отдавать именно ему. Для прокладки кабеля в ванной комнате нужно использовать традиционный кабель ВВГнг. При необходимости также можно выбрать кабель NYM, который имеет три жилы и сечение в 2.5 мм.

Где установить розетки

Место установки розеток зависит от многих факторов. К основному относят расположение оборудования, которое будет подключаться. С другой стороны, даже интуитивно можно понять, что в некоторых местах установка розеток в ванной комнате запрещена. Это связано с возможностью попадания влаги на корпус изделия. К местам повышенной опасности относится стена или перегородка, где располагается душевая лейка. В требованиях к электрике в ванной присутствует информация о том, что розетки должны быть расположены не ближе 0.6 метров от источника воды.

Установка розетки возле раковины

Также следует помнить о том, что в ванной всегда может возникнуть потоп. Соответственно лучше всего располагать розетки повыше от уровня пола.

Как защитить линию розеток

Если провода, которые вы использовали для прокладки проводки имеют проводник PE, тогда вопросов с защитой возникнуть не должно. В квартирный щит потребуется выполнить установку дифференциального автомата с токовым номиналом в 25 ампер. При необходимости можно установить обычный автомат, но в комплекте с УЗО. Номинал срабатывания защиты по мнению специалистов должен быть не более 30 мА. Для новых линий вы можете выбирать устройства на 10 мА.

Устройство защитного отключения

Если линия будет двухпроводной, тогда можно использовать УЗО. Для мощных приемников УЗО может быть объединено с штепсельной розеткой. Электробритву или фен можно подключить через дополнительный распределительный трансформатор.

Технология установки розеток в ванной

Обычно стены в ванной комнате обделаны кафелем. Кафель является достаточно хрупким керамическим материалом. Поэтому для установки подрозетников вам потребуется использовать специальные коронки по керамике. Для сверления отверстий под дюбеля также лучше подобрать специальные сверла. В обоих случаях во время проведения работ следует выбирать только безударный режим.

После того, как кафель будет просверлен можно вооружиться обычными коронками, а также бурами по бетону. Теперь вы знаете, как выполнить монтаж розетки в ванную. Надеемся, что эта информация была полезной и интересной.

Читайте также: технические хитрости бытовых розеток.

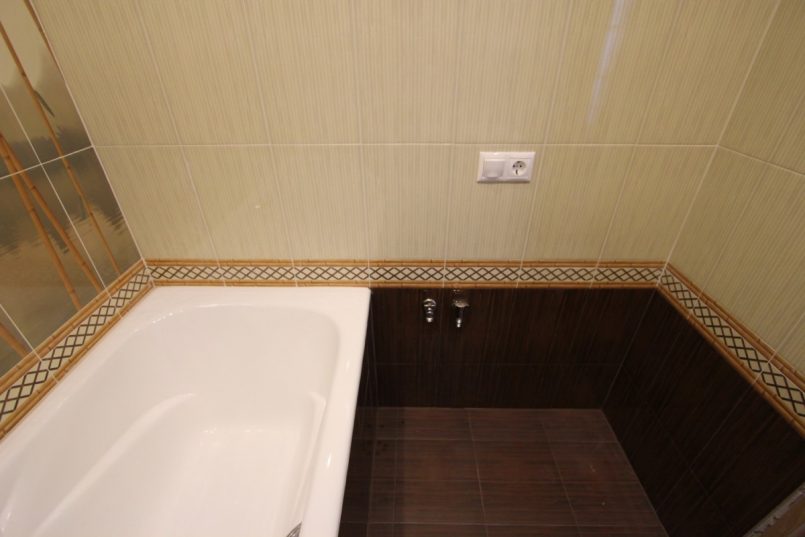

Розетка в ванной: правила установки

Большая часть жилых помещений квартирного типа или загородных домов не оборудуются розетками в ванной комнате. Зачастую розетка располагается недалеко от двери и все необходимое оборудование, необходимое в ванной, подключается к ней. Такое расположение розетки нередко вызывает неудобство, ведь с тянущимся за дверь проводом очень сложно плотно закрыть дверь и, например, сушить волосы феном, чтобы шум не отвлекал и не причинял неудобство остальным членам семьи, особенно если это происходит ранним утром. Чтобы устранить подобное неудобство, необходимо знать, как правильно выбрать, расположить и провести установку розетки в ванную.

Розетка в ванной

Розетка в ванной

Содержание статьи:

Зонирование пространства

Достаточно большим количеством приборов удобнее всего пользоваться именно в ванной комнате. Это и стиральная машина, и фен, и электробритва и многое другое. К выбору и монтажу розеток в ванной имеется перечень определенных требований и их установка не так проста как кажется. Их нельзя располагать по принципу «где удобнее включать приборы», существует определенные стандарты, по которым проводится и определение мест розеток в ванной, и их монтаж.

Чтобы не ошибиться в процессе оборудования ванной комнаты розеткой, можно прибегнуть к специализированной литературе, которой пользуются электрики – ПУЭ. В ней указываются нормы и правила, по которым должен происходить процесс. В частности в книге имеется ссылка на ГОСТ под номером Р50571.11-96. Такой государственный стандарт определяет специальное разделение пространства ванной комнаты на четыре зоны:

  • (0) зона;
  • (1) зона;
  • (2) зона;
  • (3) зона.

Розетка в ванной

Требование начинаются с того, что каждая зона должна быть соответствующих размеров, которые следует соблюдать. Номер зонального пространства характеризует перечень приборов и оборудования, которые могут быть подключены в определенном пространстве помещения. В таблице указаны более подробные характеристики и параметры зон в пространстве ванной комнаты.

Зона 0 Зона 1 Зона 2 Зона 3
Внутренне пространство ванной или же если помещение обрадовано душевой кабиной, то ее поддон – это части пространства, которые включает в себя данная зона. Если обобщенно, то это место,  в котором человек расположен при мытье. Включает в себя внешнюю часть ванны, расположенную в вертикальной плоскости, аналогично с поддоном для душа. Если помещение не оборудовано поддоном, то в этой ситуации к данной зоне относят расстояние до 60 см по вертикали от разбрызгивателя душа. К данной зон относят части пространства, указанные в первой зоне, плюс аналогичные ей в параллельном расположении с промежуточным расстоянием в 60 см. Таким образом, представить зону 2 можно разделив первую зону на 0,6(м). Представлено плоскостью, расположенной вертикально в зоне 2, дополненная параллельно находящейся к ней через расстояние в 2,4 м. Упрощенно это зона представляет собой вторую зону, разделенную на 2,4 м.

Дополнительно важным моментом является и то, что все зоны, исключая нулевую, включают в себя и горизонтально расположенную область, кроме вертикальной. Высотой горизонтально расположенная плоскость составляет 2,25 м, исчисляется она от пола без покрытия. Высота такой области не слишком важна, потому как даже в случае высоты стен, превышающей 2,25 м, установка за пределами зонального пространства розеток нецелесообразна.

Розетка в ванной

Как располагать розетки

Учитывая вышеописанные характеристики зон, становится понятным, что расположение розеток зависит от конкретной зоны и безопасности. В этой связи можно выделить определенные требования для каждой зоны, которые помогут определить месторасположение и количество розеток в ванной комнате.

0 1 2 3
Правила этой зоны запрещают проводить установку приборов, которые не будут использоваться в самой ванной комнате. Кроме этого, максимальный уровень напряжения таковых должен быть 12 В. Нахождение источников питания разрешено в трансформаторах, располагающихся вне пространства данной зоны. В пространстве этой зоны допустимо размещать лишь водонагревательные приборы. Эта зона позволяет устанавливать не только водонагревательные приборы, но и источники света, которые относятся ко второму классу защиты. (Имеется 4е класса защиты) Осветительные приборы второго класса характеризуются двойной изоляцией, которая увеличивает уровень их безопасности. Пространство этой зоны предназначено для оборудование в ее розетками, к которым предъявляются особые требования, как и к системе проводки для ванной комнаты.

Помимо указанных требований, существуют еще некоторые моменты, которые следует принять во внимание при обустройстве электричеством ванную комнату:

  1. Во всех зонах, кроме 3ей запрещено располагать и подключать коробки для распределения электричества либо управляющих блоков.
  2. ГОСТ позволяет оборудовать ванную системой обогрева пола в любой из зон, но с условием, что установка проводится с использованием специальной сетки из металла, подключенной к СУП.
  3. Не допускается прокладка электропроводки, которая располагается в рукавах или гофрах, сделанных из металла.
  4. Зоны 0, 1 и 2 могут иметь электропроводку частично, в случае если с ее помощью подается электричество оборудованию, имеющему правильное расположение зонально.
  5. Обязательным требованием к установке розеток и электрических приборов в ванную является наличие заземления. Должен присутствовать СУП, к которому подключается проводка, находящаяся в любой из зон.

Опираясь на конкретные требования в работах по прокладке электропроводке и установке розеток в ванную, можно утверждать, что место расположения розеток разрешено лишь в зоне 3.

Кроме этого, присутствует необходимость использовать так называемый трансформатор, предназначенный для разделения электричества. В основном для таких целей применяют УЗО.

Кроме необходимости правильно определить возможность размещения розеток в ванную, необходимо обратить внимание на степени защиты, которая коротко имеет обозначение ip. Далеко не каждая розетка может быть установленная в ванной комнате. По регламенту такие параметры должны быть в соответствии с указанными в таблице.

Номер зоны 0 1 2 3
Степень защиты IPX7 IPX5 IPX4 IPX1 и IPX5, если установка производится в местах общего пользования.

Обозначение степеней защиты расшифровывается следующим образом:

  • первая цифра (там, где указан «Х») – показывает, насколько присутствует защита от пылевых частиц. В случае с ванной комнатой такой параметр неважен, потому не указывается.
  • вторая цифра – это уровень защищенности от капельной влаги.

Правила установки розетки в ванной

Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.

Розетка в ванной

Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

  1. Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
  2. Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
  3. Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
  4. Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
  5. Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
  6. Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

Розетка в ванной

Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

  1. Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
  2. Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
  3. Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
  4. Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

Розетка в ванной

Этапы установки розетки в ванную комнату

Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

  • крестовую отвертку;
  • дрелью, которая имеет ударный режим;
  • прибором, определяющий наличие напряжения;
  • измерительным уровнем, любого типа, более удобного для использования.
  • круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
  • приспособлением для устранения изолирующего материала с проводов.

Розетка в ванной

Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

Розетка в ванной

Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

Важно: Если помещение ванной нуждается в нескольких точках электричества, то лучшим вариантом решить этот вопрос будет установка тройного или двойного типа розетки, чем разведение электропроводки по разным точкам.

После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

Процесс Описание
Проделывание отверстий
Розетка в ванной
Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
Подготовка проводки
Розетка в ванной
На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
Установка розеток
Розетка в ванной
Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
Проверка
Розетка в ванной
Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

Розетка в ванной

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

  • Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
  • Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
  • Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
  • Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

Цены на розетки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
